- 產品型號：
- 產品規格：
- 原 產 地：中山
- 適用范圍：

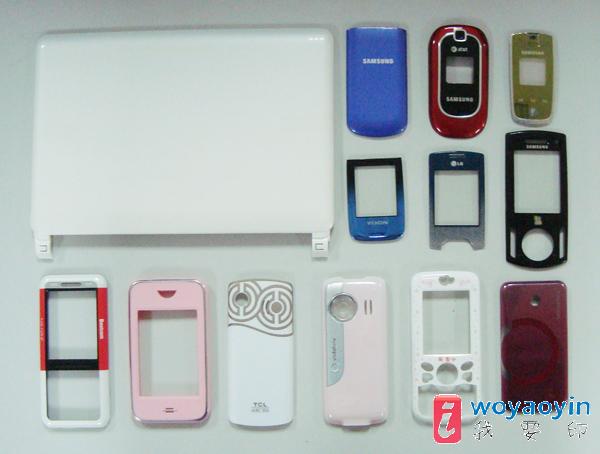

- 詳細描述：產品說明 HP油墨是不含苯、甲苯、二甲苯、低臭味的環保油墨，對ＰＥＴ和ＰＣ有良好的粘接性，在壓延成型等后加工具有優越的耐熱性，并與成型樹脂有良好的粘接性，是適合于銘牌等細微的印刷的壓延成型用兩液反應型的絲印油墨。 用 途 * IMD、IML產品 * 易粘接處理PET薄膜以及PC片的壓延成型用圖案印刷。 * 用丙烯酸脂、ABS、AS、PC樹脂等壓延成型。特 征 * 由于是兩液反應油墨，能成型耐熱性優越的。 * 在90度加熱條件下固化后能得的到壓延成型 * 備有耐侯性、耐熱性優越的彩色系列。稀釋／固化劑的混合 * 使用前將油墨加以充分攪拌。 * 稀釋劑以HP003、HP705溶劑10～15％為標準，根據印刷條件可做適當的調整。 * 過度的稀釋或使用其他的溶劑將會降低印刷性和粘接性。根據不同的用途，100克的油墨中請按以下的添加量添加后進行混合使用。 油墨名稱 HP1固化劑 HP2固化劑 HP 10% 15% * 可使用時間在25度的溫室中約4～5小時。 * 超過了使用時間可能會降低油墨的性能，請不要再繼續使用。 * 對印刷網板等的清洗，請用本公司所產（201）清洗。 * 輔助劑HP650消炮劑；提高消泡和流平效果，請加1～3％內使用。印 刷 * 適合使用T－200～300目的網板印刷。 * 用T－250目網板印刷時，每公斤油墨的印刷覆蓋面積約為35平方米。干燥/固化 * 必須要進行加熱干燥。標準干燥條件為用烘箱在80℃10分種左右進行表干，然后印刷粘接劑后，在90℃-100℃進行60分鐘的最終干燥。 * 因印刷面積、網板目數、印刷環境（溫度、濕度等）、干燥機的性能不同，干燥性會有變化，在生產前必須進行試驗，予以確認。注意事項 * 對于真空成型、氣壓成型、金屬模成型等的成型加工以及印刷片材插入金屬模內與注塑成型樹脂成一體化的壓延成形來說，承印材料和圖案印刷用油墨的選擇、印刷條件、印刷順序、干燥方式、成形樹脂的選擇、金屬模的設計（膠口的種類和位置、膠口數量）注塑成形時的條件設定等等綜合因數將會影響最終的性能。所以請充分進行試印，確認了種種最佳條件后再進行批量使用。消防法說明 * 屬危險品地四類第三石油類、危險等級為3級安全/保管 * 為了保護皮膚與眼睛，請使用安全手套和消防眼睛。如果油墨沾上皮膚，請用肥皂等充分沖洗。另外萬一進入眼睛時，用水（活溫水）充分清洗后，請去醫院接受醫生診斷。 * 使用后請將容器完全密封放在冷暗處進行保管。 * 請在使用本產品前認真閱讀本說明書，在理解了使用者應有的責任后再進行使用耐 性 試驗項目 試驗條件 實驗結果 粘結性 JIS K 5600-5-6:ISO2409(交叉劃線法)，1MM寬6ⅹ6，用3M 6100膠帶剝離 0（無剝離） 耐刮硬度 JIS K 5600-5-6:ISO15184(鉛筆法)，負重750g，涂膜無刮橫時的硬度 F 耐熱性 ISO3248：80℃，400小時，觀察涂膜的外觀和剝離情況 無異常 耐熱水性 JIS K 5600-6-2:ISO2812-2，在40℃的熱水中侵泡48小時，觀察涂膜的外觀和剝離情況 無異常 耐酸性 在5%的硫酸中侵泡7小時，觀察涂抹的外觀和剝離情況 無異常 耐堿性 在5%的naoh中中侵泡24小時，觀察涂抹的外觀和剝離情況 無異常 耐摩擦性 學振型耐摩擦性試驗，用KANAKIN3號棉布，負載500g摩擦500次觀察涂抹的外觀情況。 無異常 耐酒精性 學振型耐摩擦性試驗，用KANAKIN3號棉布，負載200g摩擦50次觀察涂抹的外觀情況， 無異常 打孔 用打孔機 無異常 耐沖擊性 JIS K 5600-5-3杜邦沖擊試驗機，50㎝/500g 無異常 承印材：易粘結處理PET片材（東山公司產HK31WF）油 墨：HP-070白色稀 釋：用HP-003溶劑10%，HP-1固化劑% 印刷網版：用T-250目網版，干燥條件：用烘箱90℃，60分鐘 * 上項的耐性試驗結果，是本公司的試驗結果，并不是保證值。
- 售后服務：
